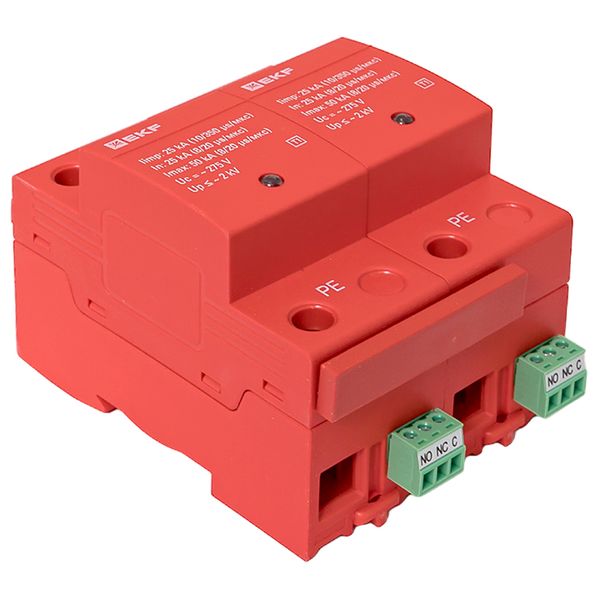

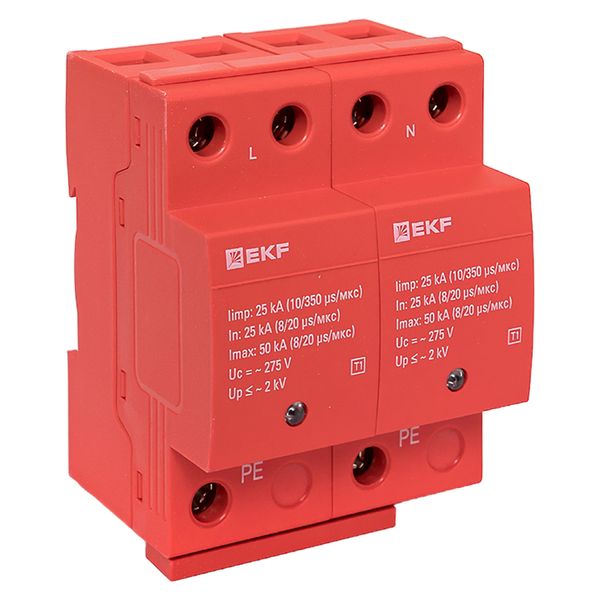

Описание
| Конструктивный размер (габарит) | 2 модуля |

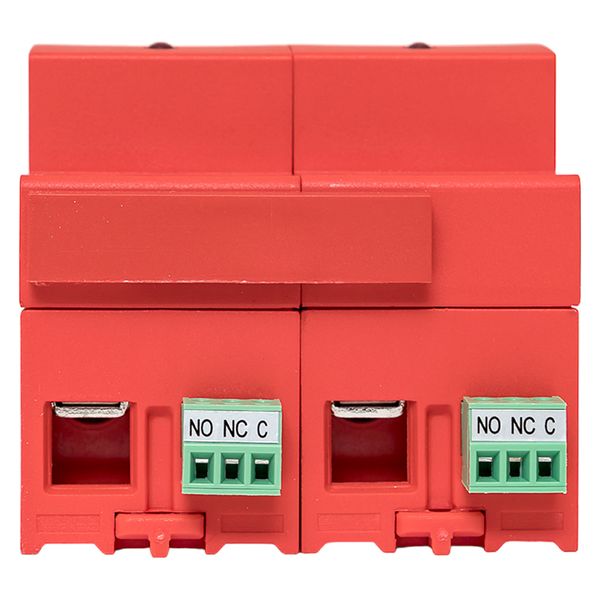

| С контактом дистанционной сигнализации | Да |
| Номин. сброс импульсного тока (8/20) | 25 |
| Способ монтажа | DIN-рейка |
| Уровень защиты по напряжению | 2 |
| Серия | EKF |
| Сигнал на устройстве | Оптический |
| Степень защиты (IP) | IP20 |
| Класс УЗИП | 1 |
| Серия продукции | УЗИП Т1 |
| Гарантийный срок хранения | 7 лет |
| Класс устройства | Класс I |
| Конфигурация системы | Прочее |
| Конфигурация системы TT | Да |
| Конфигурация системы TN-C-S | Да |
| Максимальный импульсный ток разряда (8/20) | 50 |
| Количество проводников (без заземления) | 2 |

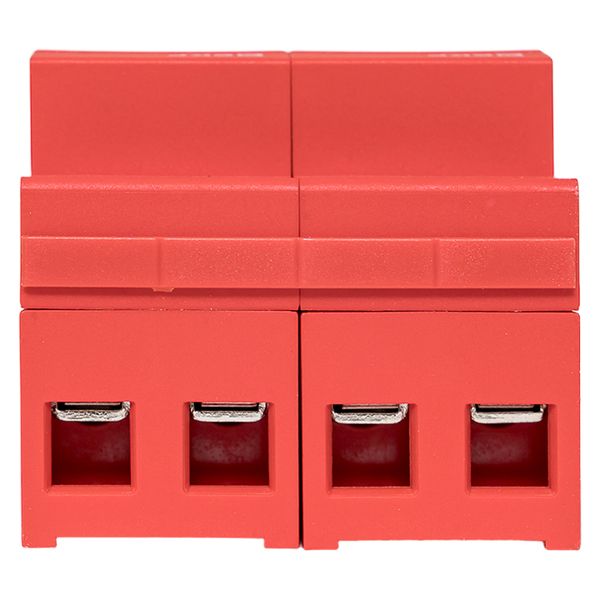

| Поперечн. сечение жесткого проводника (одно-/многопроволочного) | 6…35 |
| Тип (исполнение) полюсов | 2 |
| Макс. длительное напряжение перемен. тока АС | 275 |
| Уровень защиты по напряжению L-PE/N-PE | 2 |
| Встроенный резервный предохранитель | Нет |

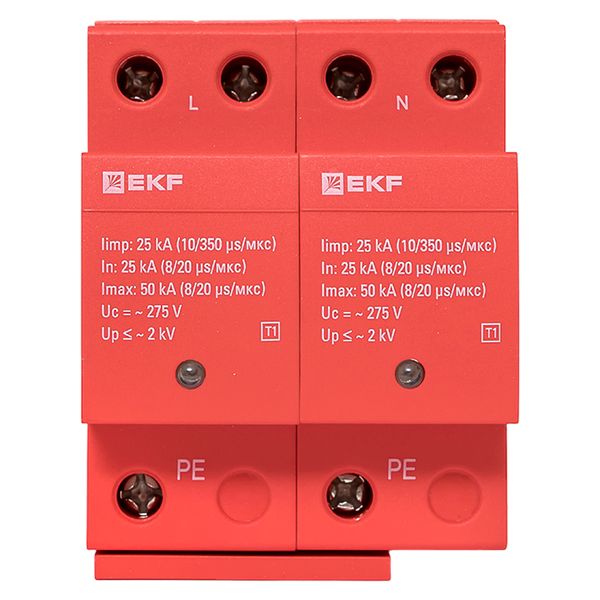

УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
