Описание
| Серия продукции | ВА-45 V2 |
| Номин. продолжительный ток Iu | 5 000 |
| Номин. напряжение | 400…690 |
| Номин. отключающая способность Icu при 400 В, 50 Гц | 120 |
| Количество полюсов | 3 |

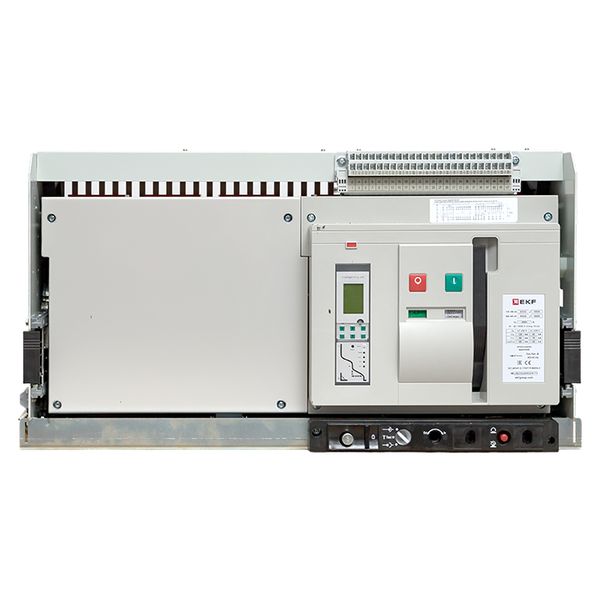

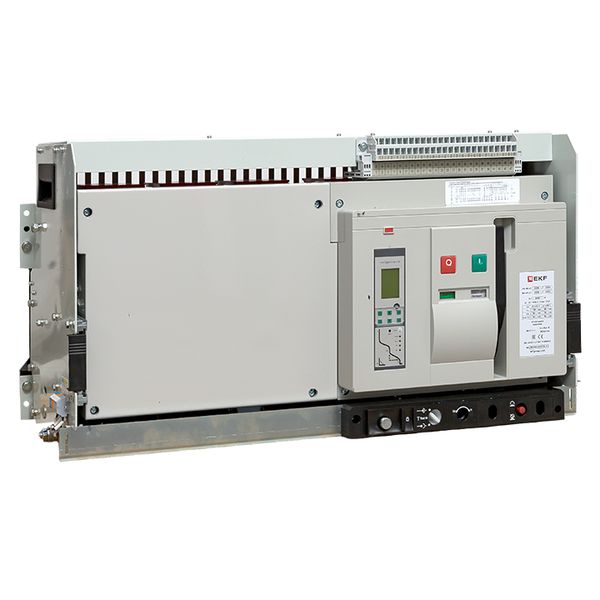

| Конструкция прибора | Выдвижное/выкатное устройство |
| Поддержка коммуникации | Да |
| Диапазон установки расцепителя перегрузки | 2000…5000 |

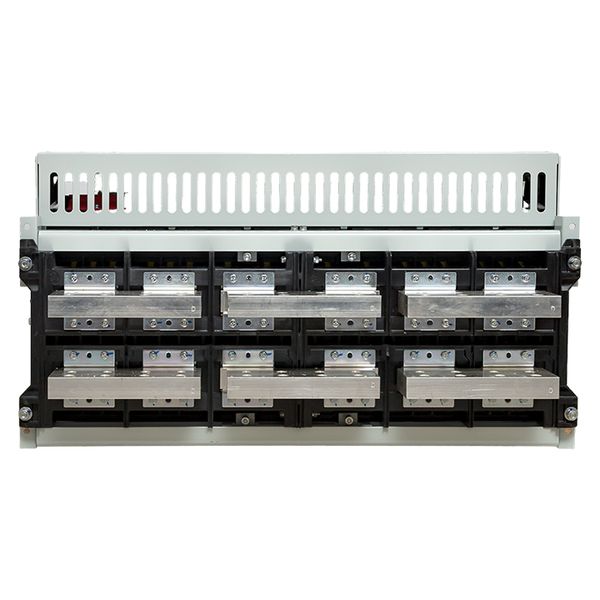

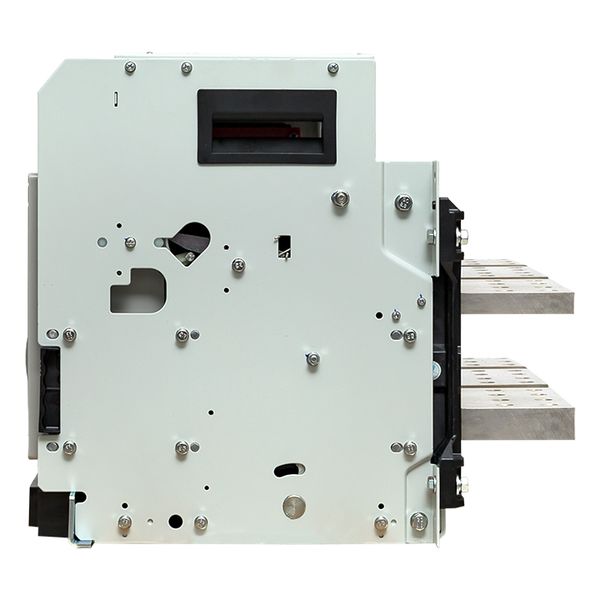

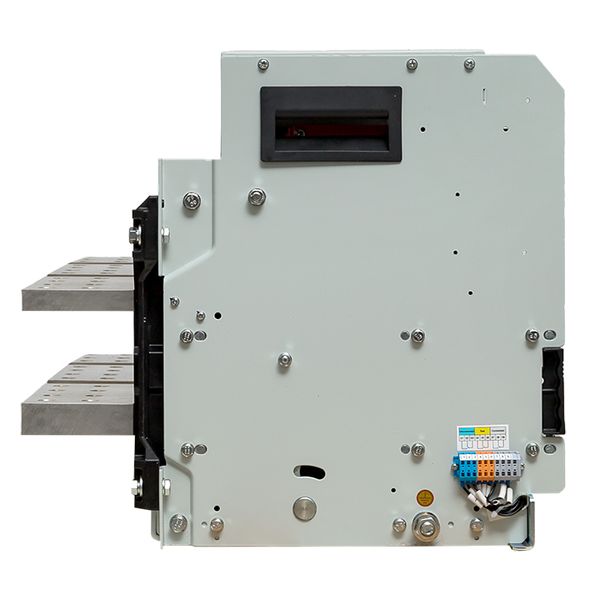

| Тип главных выводов | Горизонтальные |
| Защитные функции | L.S.I.N.G. |

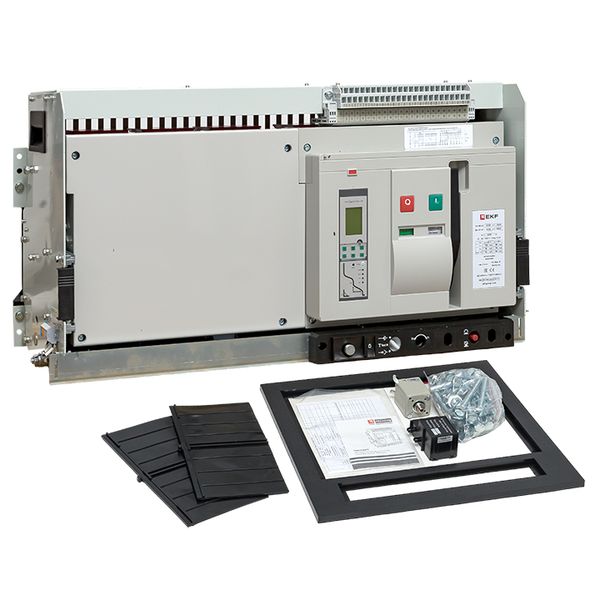

| Дополнительные принадлежности в комплекте | Моторный привод, независимый расцепитель, соленоид включения (220В AC) |

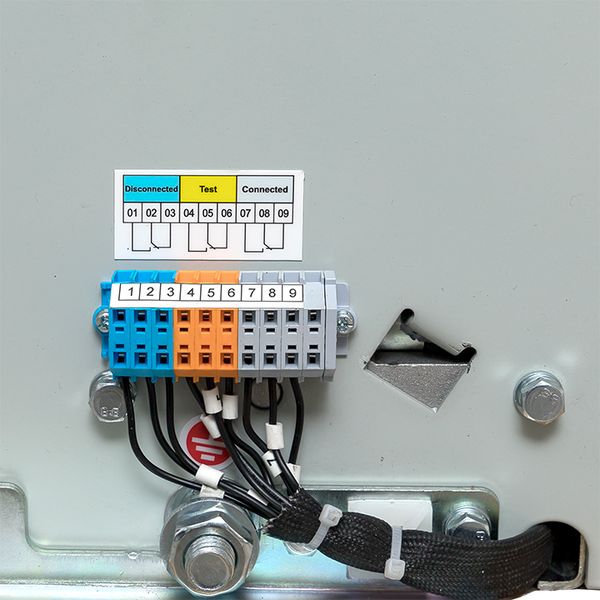

| Количество и тип контактов положения выключателя | 2 НО, 4 перекидных |
| Количество и тип аварийных контактов | 1 НЗ |
| Диапазон регулировки тока замыкания на землю | ВЫКЛ, 0.2 — 1 x In (мин. 100А) |
| Степень защиты (IP) | IP00 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Кнопка нажимная |
| Встроенная защита от замыканий на землю | Да |
| С расцепителем минимального напряжения | Да |
| Подходит для монтажа на DIN-рейку (O-типа) | Нет |
| Диапазон краткосрочной задержки расцепителя короткого замыкания | 2000…75000 |

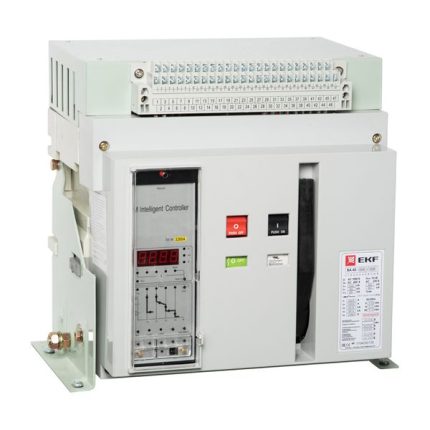

| Тип изделия/компонента | Выключатель автоматический воздушный |
| Поддержка MODBUS | Да |
Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
